產品詳情

　　全自動反沖洗過濾器適用于過濾高流量、高速度、低粘度流體的顆粒雜質過濾。

　　全自動反沖洗過濾器為機電體化產品,具有設計合理、過濾效率高、運行成本低、反沖洗過程中仍能連續過濾等優點，廣泛應用于:冶金、化工、電力、油田回注水、船舶壓載水、環保水處理等領域。

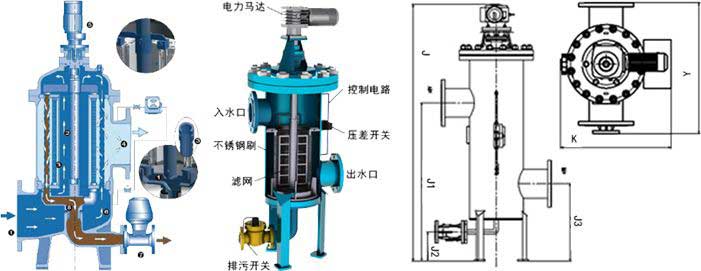

工作原理

　　被過濾的液體從進口進入過濾器,經過下固定板進入濾網,液體從濾網內側流向外側,并從濾筒出流出過濾器;反沖洗排出的雜質從排污口排出。

　　液體從濾網內側流向外側過程中,固體顆粒被截留在濾網內側。隨著污染物的增多,過濾器污染側和清潔側之間的壓差也逐漸增大。

　　當壓差達到設定值時,壓差表發訊,過濾器開始自動反沖洗工作過程。

　　反沖洗過程

　　1.減速電機通過中間軸驅動沖洗臂轉動，由光電定位開關控制沖洗臂的轉動角度使之與被清洗濾網對正。

　　2.排污閥開啟,使被清洗濾網外側(清潔側)與排污之間形成壓力差。

　　3.在壓力差的作用下,清潔側液流從被清洗濾網的外側流向內側，進行反沖洗聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器。

　　4.每個濾網的反沖洗時間已設定,當達到反沖洗設定時間后，排污閥關閉，該濾網的反沖洗過程結束,減速電機再次驅動沖洗臂轉動，對下一組濾網進行反沖洗排污閥再次開啟,以此類推對每個濾網進行反沖洗。

　　5.全部濾網清洗完成后，沖洗臂在光電開關的控制下回到原始位置-個反沖洗周期結束。

　　6.由于反沖洗是一組濾網組濾網的沖洗過程，因此在反沖洗過程中過濾器仍能保持液流連續的過濾狀態。

產品特點

　　1.采用新型的內部機械結構,實現了真正意義上的反沖洗功能,可有效地清除濾網截留的雜質,清洗無死角,通量無衰減,保障了過濾效率和長久的使用壽命。

　　2.選用304、316L、 2205、MONEL等材料楔形濾網,強度大、精度高、耐腐蝕，過濾精度可達25微米。

　　3.通過自身的檢索和應變功能,實現自動反沖洗,可應對不穩定的水質波動，無需人工干預。

　　4.控制系統反應靈敏,運行精確,可以根據不同水源和過濾精度靈活調整反沖洗壓差和時間設定值。

　　5.在反沖洗過程中,各組濾網依次進行反沖洗操作;確保濾網安全、高效清洗，而其他濾網不受影響, 繼續過濾。

　　6.采用氣動排污閥,反沖洗歷時短,反洗水耗水量少環保經濟。

　　7.結構設計緊湊合理,占地面積小,安裝移動靈活方便。

　　8.易損件少,無耗材,運行維護費用低,操作管理簡單。

　　9.工作狀態由觸摸屏顯示、壓差及時間設置方便直觀。

技術參數

　　1.過濾精度:5-3000μm ;

　　2. 流量范圍:4.5-7000m3/h

　　3. 壓力等級:10bar(標準) / 16bar / 7bar;

　　4. 工作溫度:90℃

　　5.濾筒材質:SS304 / SS316L / CS;

　　6. 濾元材質:SS304 / SS316L

　　7.驅動方式:電動減速機 / 氣動減速機;

　　8. 清洗轉臂材質: SS316L

　　9.過濾介質:水 / 低粘液體 ;

　　10. 工作動力:電源(AC380 50HZ),壓縮空氣(2-7bar)

　　11.控制系統安全防護等級: IP55;

　　12. 排污系統安全防護等級: IP65
