全自動過濾器

一、什么是全自動過濾器

全自動過濾器只是過濾器的一個闡述詞，不能更準確的去判斷他的結構和形式。確切的說只要全自動過濾器是不夠嚴謹?shù)?，那么為什么呢？首先我們要看下全自動過濾器的分類。

二、全自動過濾器的分類

全自動過濾器可分為：全自動自清洗過濾器，全自動反沖洗過濾器、多芯式全自動反沖洗過濾器、全自動反沖洗石英砂過濾器等等。這些過濾器都可以稱為全自動過濾器。那么對于過濾器怎樣選型呢？

三、全自動過濾器選型

1. 流量2.精度3壓力4過濾面積要求5過濾介質6占地面積7鏈接方式8外形要求

四、多芯式全自動反沖洗過濾器

多芯式全自動反沖洗過濾器也可以叫做多柱式全自動反沖洗過濾器，主要濾芯可以用，燒結網濾芯，燒結氈濾芯，楔形網濾芯，復合燒結濾芯，以及金屬網濾芯，粉末燒結濾芯等，由于多芯式反沖洗過濾器使用廣泛，能給滿足不同條件下的工況使用，下面主要講一下一些使用方法和注意事項。

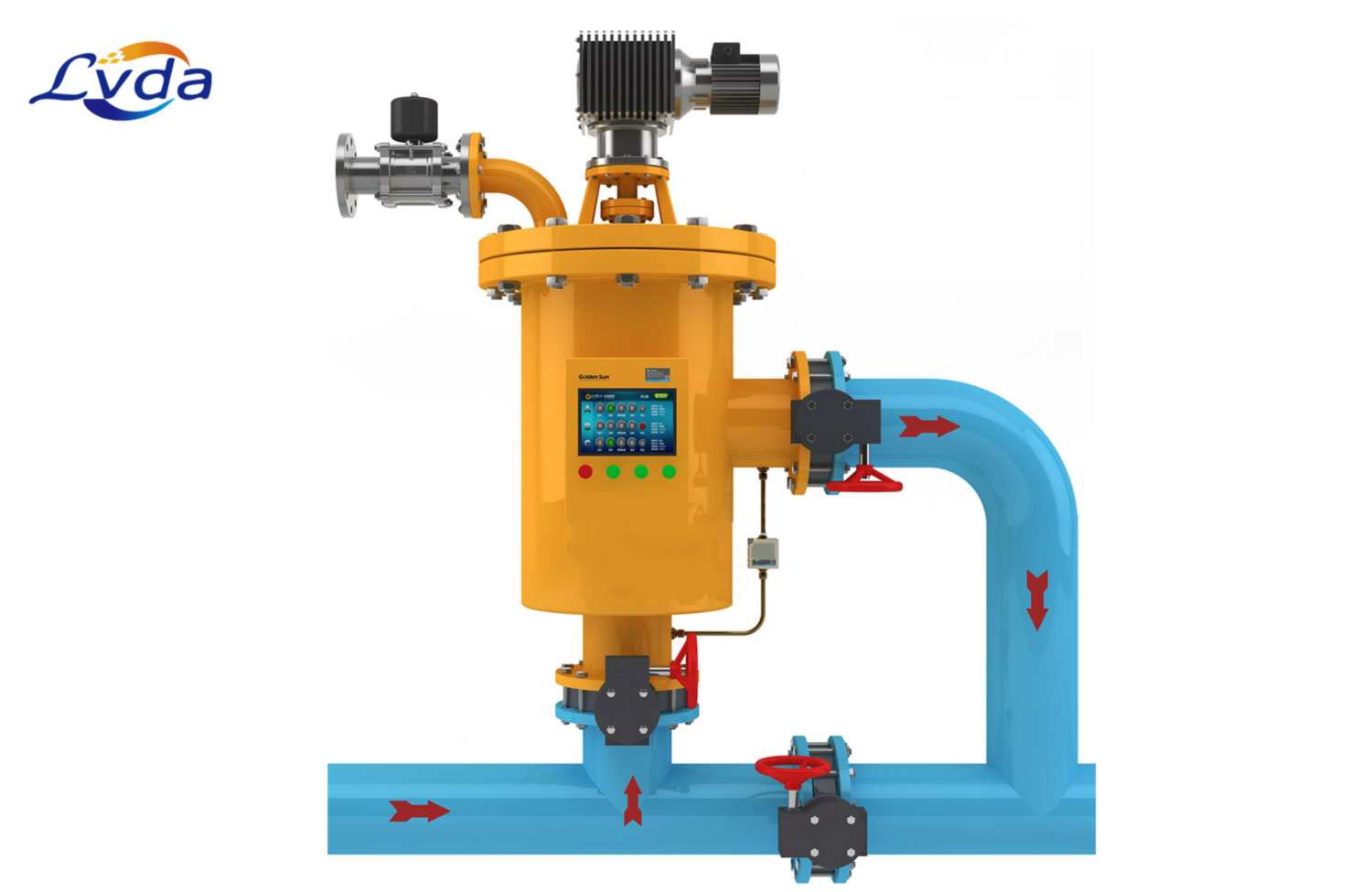

五、外形圖

按照外形圖將電機（參考實物尺寸），減速機及閥門等配件安裝在設備上。

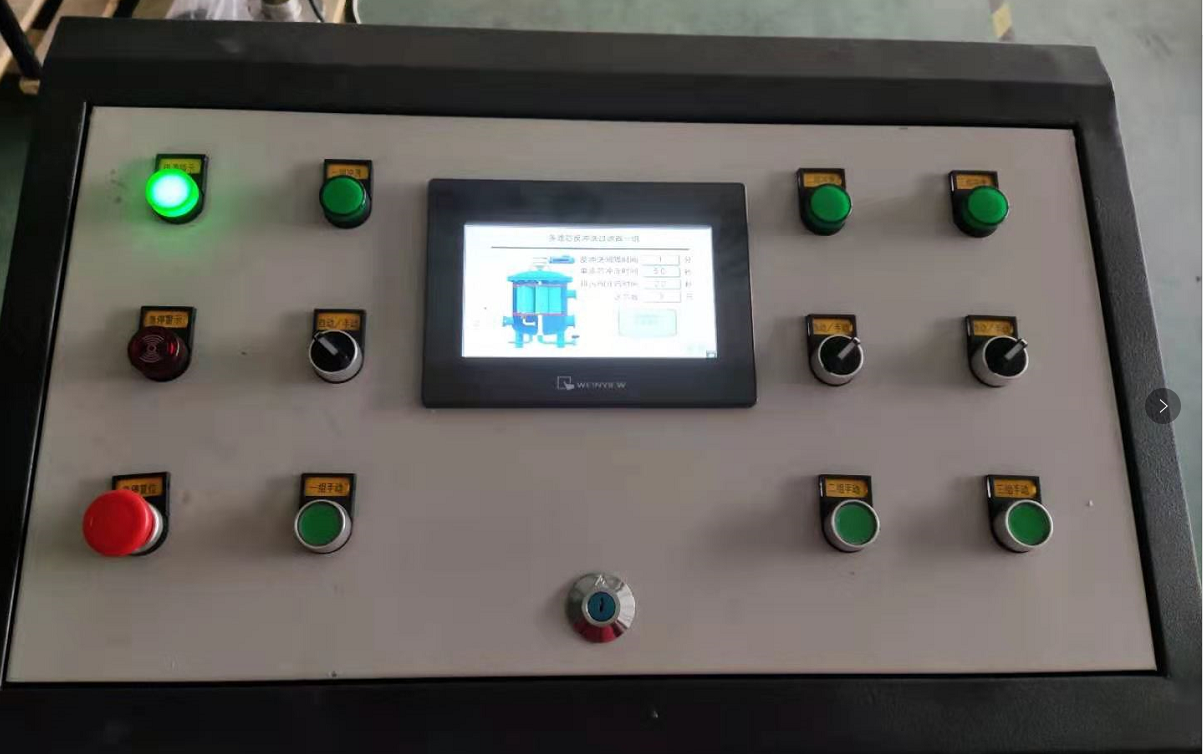

六、控制面板

七、技術參數

設計口徑：DN50-DN500

工作壓力：0.4MPa-2.5mpa

最高工作溫度：-10℃-100℃

過濾精度：1um-100um

控制方式：壓差+時間、時間、手動

清洗時間：40-60秒

清洗模式：多濾芯啟停式

額定電壓：380V 50HZ

九、操作步驟

1、按控制箱內部接線指示或按接線圖接好進線電纜（380V四線）

2、扭動鑰匙開關，合上總開關，把電源接通。把自動|停|手動旋鈕調到手動位置，按啟動，觀察一下減速機的旋轉方向（380V時）；是否與標識一致，如果接線后反轉，請把進線電纜調整一下（380V時）。測試閥門能否正常啟閉。

3、調試好以后，可以進入正常使用狀態。

4、可以根據實際情況需要調整清洗時間、排污時間（如有配備）。

5、時間間隔和運行時間調整（如有配備）

6、閥門限位功能：閥門開到位置、閥門關到位置；提示閥門是否開、關到位置的信號反饋，如不需接此功能（或閥門開、關不到位引起的故障），可以短接（如有配備）

時間調整說明：

反沖洗間隔時間是時間控制時兩段清洗之間的時間間隔；

單濾芯沖洗時間：單個濾芯的反沖洗清洗時間，根據實際情況調整；

濾芯數量：是設備裝配濾芯數量，可根據實際情況填寫（數量+1），當數字＞濾芯數量時，濾芯處于反復沖洗狀態；

排污閥開關超時：排污閥完全打開的時間反饋信號，設定需要＞實際閥門開啟時間，建議40秒（閥門完全打開約25秒）（如有配備）；

7、自動運行

    按實際情況，調整需要的時間程序；壓差模式時，時間間隔需要加長；時間模式時，按實際設定時間程序。

接通電源以后把自動手動旋鈕調到自動位置，即進入全自動運行狀態。全自動運行中不需要人工干預，可以根據濾網內外壓差及時間間隔來開啟清洗。

時間控制：當?shù)竭_(dá)設定的時間間隔時，設備自動運行；運行時間結束后，設備自動停止，進入下一循環；調整說明見（第6條）。

壓差控制：本系統默認為壓差模式+時間控制；壓差控制時，壓差默認值為50Kpa（可設置0-200Kpa）；當設備壓差到達50kpa時設備自動啟動，清洗，排污；當壓差降下來時，設備停止運轉到下一循環。如需調整，在壓差控制器右側有一螺絲，通過旋轉螺絲來調整壓差變化（調試參考范圍，打開壓差開關上蓋，見標識；順時針增加，逆時針減?。?。

設備調整時，需請嚴格按照調整說明執行。

壓差控制說明：壓差控制附帶時間控制，時間間隔設定可以長一點；系統默認按照設定壓差進行清洗，由時間參與運行是預防未發現壓差故障，引起濾芯堵塞，造成設備損壞。

六、故障及排查方法

以上主要圍繞全自動過濾器中的全自動多柱式過濾器展開講解，其中包含了全自動過濾器的分類、選型、以及多柱式反沖洗過濾器的具體使用方法和設計參數。我司生產的多柱式方?jīng)_洗過濾器可以跟進客戶的要求設計，包括濾材、流量、精度等方面，能夠?yàn)榭蛻粽嬲呐艖n解難，選擇濾達就是選擇放心。
